PRODUCTS
HINGE UNIT 商品案内
販売中商品 携帯電話用 LCDモニター用 製品
ビデオカメラ用

特徴 ■販売中 携帯電話用
独特の回転機構と摺動部には厳選された表面硬度処理をほどこしたケース。 回転スライドピンは先端技術製造法のMIMを使用する事で携帯電話開閉回数 耐久信頼性はお客様のニーズにお応え出来る商品です。 お客様のニーズにお応えしてタイブは5種類に発展しております。 開閉回数耐久に置いても1.5秒間に開いて、閉じる過酷な条件で実施しております。

タイプ 外観写真
■HINGE UNIT(5φ) 外径寸法:全長10.9o×φ5o
HINGE UNIT トルク仕様 単品トルク
動作状態
閉じ脱出トルク0.070N・m±0.020N・m
フリーストップトルク0.018N・m±0.020N・m
開き脱出トルク0.070N・m±0.020N・m
開閉時にクリック感があり、揺動時は、任位置角度保持ができます。

■HINGE UNIT(φ6) 外径寸法:全長12.75mm×φ6mm
HINGE UNIT Dタイプ トルク仕様
動作状態単品トルク(1ケ当り)
閉じ脱出トルク0.044N・m±0.075N・m
フリーストップトルク0.010N・m±0.024N・m
開き脱出トルク0.044N・m±0.075N・m
開閉時にクリック感があり、揺動時は、任位置角度保持ができます。
ケースの形状はDカットタイプ

■HINGE UNIT(φ6) 外径寸法:全長10.5mm×φ6mm
HINGE UNIT Dタイプ トルク仕様
動作状態単品トルク(1ケ当り)
閉じ脱出トルク0.041〜0.067N・m
フリーストップトルク0.010〜.0022N・m
開き脱出トルク0.041〜0.067N・m
開閉時にクリック感があり、揺動時は、任位置角度保持ができます。
ケースの形状はDカットタイプ


タイプ 外観写真
■HINGE UNIT(φ6) 外径寸法:全長12mm×φ6mm
HINGE UNIT Dタイプ トルク仕様
動作状態単品トルク(1ケ当り)
閉じ脱出トルク0.070N・m±0.020N・m
フリーストップトルク0.018N・m±0.005N・m
開き脱出トルク0.070N・m±0.020N・m

開閉時にクリック感があり、揺動時は、任位置角度保持ができます。
ケースの形状はDカットタイプ

キー溝 ■HINGE UNIT(φ6) 外径寸法:全長11.7mm×φ5.9mm
HINGE UNIT キー溝タイプ トルク仕様
動作状態単品トルク(1ケ当り)
閉じ脱出トルク0.070N・m±0.020N・m
フリーストップトルク0.018N・m±0.020N・m
開き脱出トルク0.070N・m±0.020N・m

開閉時にクリック感があり、揺動時は、任位置角度保持ができます。
ケースの形状はキー溝タイプ
ビデオカメラ用
■LCD TILT UNIT 外径寸法:横37×縦23.5×高さ10.5mm
LCD TILT UNIT トルク仕様
動作状態単品トルク(1ケ当り)
回転部9N・m±3N・m
クリック脱出トルク(1〜6cN・m)
開閉部9N・m±3N・m

用途
ムービー、カムコーダー等の液晶モニター
の開閉機構に最適です。


特徴 ■販売中 LDCモニター用
モニターの自重に耐えて尚、開閉回数6万回に耐えます。
圧縮コイルスプリングを使用せずに高トルクを実現し回転摺動部の焼付き等は表 面硬度処理と潤滑剤は数十種類のテストの結果から、最適なものを使用し解決し ました。
信頼性は連続回転試験6万回に耐えます。

外観写真
■HINGE UNIT 120 ■外径寸法 全長60o×φ12o
HINGEUNIT120 外形寸法

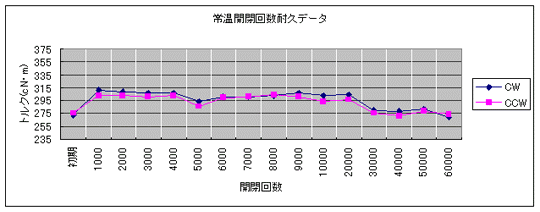

耐久データ
仕様
■稼動範囲:360°
■トルク :294 cN・m(255-372cN・m)
■耐久  :2万回往復開閉 (開閉頻度 240回/時・開閉角度 180度)
■使用温度:0℃〜+50℃
■保存温度:10℃〜+80℃


開発中商品 ONE-PUSH OPEN HINGE 製品
OPEN HINGE
薄板HINGE

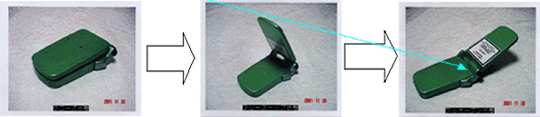

■ONE-PUSH OPEN HINGE UNIT MODEL
ONE-PUSH OPEN HINGE UNIT MODEL 特徴
ONE-PUSHでクローズ状態からオープン状態に開きます。又、クリック感と揺動時は任意位置で角度保持出来るものです。
外形寸法:横23.5×縦14.5×高さ6 (mm)
動作トルク:開発中
開閉角度:折り畳み式携帯電話機の開閉角度150°〜160°に対応
取付:携帯電話機の操作側に取付
ONE-PUSH OPEN HINGE UNIT MODEL


■φ7 ONE HINGE UNIT MODEL
ONE HINGE UNIT MODEL 特徴
新構造により1個のHINGEで携帯電話機を開閉できます。
外形寸法:外径φ7mm×全長14.6mm
開閉角度:折り畳み式携帯電話機の開閉角度
150°〜160°に対応
開閉角度:折り畳み式携帯電話機の開閉角度
150°〜160°に対応

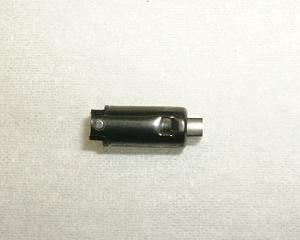

■ 新構造多目的 「Φ5 ONE HING」 MODEL 原型
新構造多目的 「Φ5 ONE HING」 MODEL 原型 特徴
新構造開発により1個のHINGEで携帯電話機を開閉できます。
■外形寸法 :外径Φ5mm〜全長14mm
■動作トルク :脱出トルク 12.0〜15.0cN・m
:中間トルク 1.8〜2.5cN・m
■開閉角度 :折り畳み式携帯電話機の
 開閉角度150゚〜160度に対応

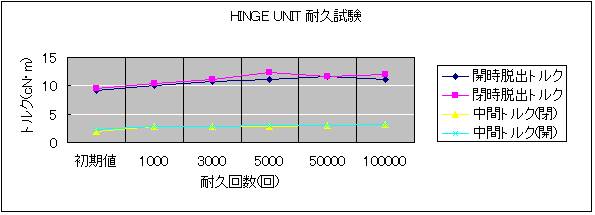

■耐久試験結果
試験条件 :自社製耐久TEST機にて、1往復を1.5秒サイクルで開閉させる。
測定方法 :丸型(棒)テンションゲージIにてHINGEセンターより携帯電話機ケース先端を
 荷重測定HINGE単品トルクに換算したものが下記データ値です。
耐久試験

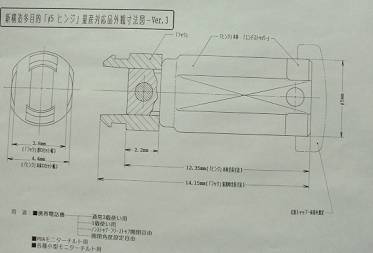

■量産対応品外観図
量産対応品外観図 用途
■携帯電話機
1.1個使い用
2.ノンストップ・フリーストップ開閉自由
3.開閉角度設定自由
■PDAモニターチルト用
■各種小型モニターチルト用
■外形寸法:外径Φ5×14.15mm



■CHIP HINGE  特徴
CHIP HINGE ■構造が簡単・部品点数が少ない
■極小・極大の製品が制作可能
■導通性有り
■芯ズレがない
■強度がある
■開閉角度の設定が自由
■2段以上のストップ保持が可能
■クリック2ヶ所以上可能
■トルク設定が自由
■携帯電話機にかぎらず使用可能

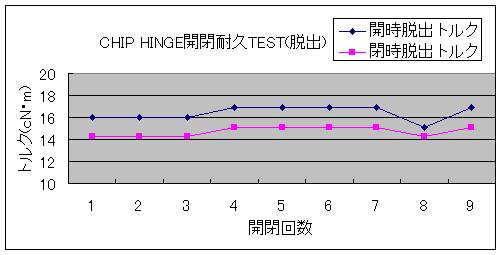

CHIP HINGE 開閉耐久TEST
開閉回数開時脱出トルク閉時脱出トルク開時中間トルク閉時中間トルクバネ厚t=0.8
初期 16.0214.240.83〜0.880.78〜0.83
100 16.0214.240.83〜0.880.78〜0.83
500 16.0214.240.83〜0.930.88〜0.88
1000 16.9115.130.93〜0.930.88〜0.93
3000 16.9115.130.98〜1.030.98〜1.03
5000 16.9115.130.98〜1.030.98〜1.03
1000016.9115.130.98〜1.030.98〜1.03
3000015.1314.241.03〜1.080.98〜1.03
5000016.9115.131.08〜1.2710.8〜1.18cN・m

グラフ
耐久条件:自社製耐久テスト機にて1往復を1.5秒サイクルで開閉動作させる。
